Une lecture rapide
- chemin de roulement : L’alignement géométrique, limité à 2 mm/m, est essentiel pour éviter l’usure prématurée et les déraillements de pont roulant.
- éléments structurels : Le choix entre profilés IPE/HEA et rails spéciaux dépend de la charge utile, allant jusqu’à 20 tonnes pour les applications lourdes.
- normes de construction : L’Eurocode 3 impose un coefficient dynamique (1,1 à 1,5) et une flèche maximale de L/600 pour garantir la rigidité et la sécurité.
- maintenance de chemins de roulement : Les capteurs laser et scans 3D permettent une détection précoce des défauts, transformant la maintenance en action préventive.
- sécurité des installations : La vérification annuelle des fixations, soudures et tests de charge est cruciale pour assurer la conformité CE et éviter les accidents.
Alors que les technologies modernes comme les capteurs de vibration et les scans 3D transforment la surveillance des équipements industriels, beaucoup d’entreprises continuent de se fier à des méthodes de contrôle visuel basiques pour leurs ponts roulants. Cette rupture entre l’ancien et le nouveau crée un vrai gouffre en matière de sécurité. Un défaut non détecté peut coûter cher - en temps, en argent, en vies. Et pourtant, la solution n’est pas dans la technologie seule, mais dans l’alliance entre précision technique et rigueur opérationnelle. Décryptage des leviers concrets pour sécuriser durablement vos installations.

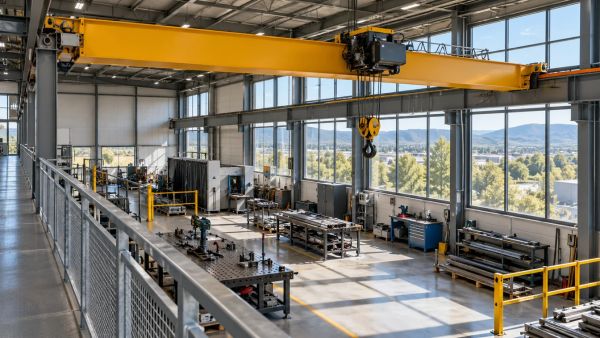

L’alignement géométrique : pilier de la sécurité du chemin de roulement pour pont roulant
La précision millimétrée contre l'usure prématurée
Un rail mal aligné, c’est le point de départ d’une chaîne de défaillances. Lorsque l’écart dépasse 2 mm par mètre linéaire, les galets subissent des contraintes latérales anormales. Ces forces parasites génèrent une usure prématurée, des vibrations accrues, et augmentent le risque de déraillement - particulièrement en cas de démarrage ou d’arrêt brusque du palan. L’alignement n’est pas une simple question de précision : c’est une condition fondamentale de sécurité structurelle. Une déviation minime peut amplifier les contraintes sur les fixations et les supports, menant à une fatigue accélérée de l’ensemble de la structure.
L'impact des joints de rail sur la stabilité
Les joints entre tronçons de rail sont des zones critiques. Un assemblage mal exécuté, surtout si les extrémités ne sont pas biseautées à 45°, crée un choc mécanique à chaque passage du galet. Ce choc répété fatigue les soudures, abîme les roulements et perturbe la fluidité du déplacement. Pour éviter les déformations dues aux variations thermiques, les joints de dilatation doivent être positionnés à plus de 500 mm des appuis et espacés d’au moins L/10 par rapport à ces mêmes points d’appui. Cette règle simple, souvent négligée, prévient bien des sinistres. Pour approfondir les méthodes de maintenance préventive et les diagnostics laser, on peut lire la suite ici.
Choisir les bons éléments structurels selon la charge utile
Profilés laminés ou rails spéciaux : faire le bon arbitrage
Le choix du profilé dépend directement de la charge utile maximale et de l’intensité du trafic. Les profilés laminés comme l’IPE ou le HEA sont adaptés aux charges allant de 1 à 15 tonnes. Ils sont économiques et faciles à installer, mais leur rigidité limite leur usage sur des lignes à forte fréquence. Pour des charges supérieures, allant jusqu’à 20 tonnes, les rails spéciaux - type T ou soudés - s’imposent. Leur rigidité accrue et leur géométrie optimisée réduisent les déformations permanentes. Dans les environnements à trafic intense, l’acier dur à 500 HB est une valeur sûre : il résiste mieux à l’écrasement du champ de roulement, prolongeant significativement la durée de vie du rail. Ce type de matériau réduit aussi les coûts de maintenance sur le long terme.
Normes et coefficients de calcul : le cadre réglementaire
Application de l'Eurocode 3 en milieu industriel
La conception d’un chemin de roulement doit respecter l’Eurocode 3 (EN 1993-6:2007+A1:2017), référence incontournable pour les structures métalliques. Ce cadre impose de prendre en compte non seulement la charge statique, mais aussi les effets dynamiques générés par les mouvements du pont roulant. Le coefficient dynamique, généralement compris entre 1,1 et 1,5, permet de sécuriser le dimensionnement face aux secousses, aux démarrages brusques ou aux arrêts d’urgence. Ignorer ce paramètre, c’est courir le risque d’un sous-dimensionnement silencieux - souvent découvert trop tard.
La flèche maximale : un indicateur de rigidité critique
La flèche, ou déformation sous charge, est un indicateur clé de la rigidité du rail. La norme tolère une flèche maximale de L/600, où L est la portée entre appuis. Dépasser cette limite, c’est accepter un risque accru de déformation permanente, de désalignement progressif, et de surcharge sur les fixations murales ou les poutres porteuses. Une flèche excessive fatigue aussi les palans et altère la précision du levage, surtout sur des opérations délicates. En pratique, un rail qui "plie trop" est un signal d’alarme : il faut revoir le dimensionnement ou renforcer la structure.
| ⚙️ Type de profilé | 📊 Capacité de charge | 📏 Rigidité | 🔧 Usage préconisé |
|---|---|---|---|
| Profilés IPE / HEA | 1 à 15 tonnes | Moyenne | Trafic léger à moyen, ateliers TPE/PME |
| Rails type T | Jusqu’à 20 tonnes | Élevée | Industries lourdes, charges fréquentes |
| Rails soudés haute performance | Supérieure à 20 tonnes | Très élevée | Applications critiques, environnements sévères |
Check-list de maintenance pour prévenir les défaillances
Le diagnostic par capteurs et analyse vibratoire
Les outils modernes changent la donne. Le scanner 3D ou les capteurs laser permettent de détecter des micro-défauts invisibles à l’œil nu : désalignements de l’ordre du dixième de millimètre, micro-fissures, ou zones de surchauffe localisée. Ces technologies transforment la maintenance curative - coûteuse et réactive - en une stratégie préventive ciblée. En identifiant les anomalies en amont, on évite les arrêts de production imprévus et on allonge la durée de vie des équipements.
Vérification des fixations et de l'intégrité des soudures
Les boulons, les crapauds de fixation et les soudures sont des points faibles potentiels. Un desserrage, même minime, peut entraîner un jeu, puis une fatigue locale. Les zones de freinage, soumises à des forces horizontales importantes, nécessitent une attention particulière. Une vérification annuelle, incluant un contrôle visuel et un test de charge dynamique, est indispensable. C’est aussi l’occasion de produire un certificat de conformité CE, exigé pour l’assurance décennale.
- 🔍 Vérification de l’écartement des rails et de leur alignement laser
- 🔩 Contrôle du serrage des fixations et des supports (crapauds, boulons d’ancrage)
- 📊 Analyse de l’état de surface du rail (écrasement, rayures, usure asymétrique)
- 📈 Mesure de la flèche maximale et comparaison à la limite L/600
- 📋 Test de charge dynamique avec établissement d’un rapport de conformité
Questions standards
Que faire si mon pont roulant commence à 'craber' sur les rails ?
Le phénomène de marche en crabe indique souvent un désalignement géométrique ou une usure inégale des galets. Cela peut forcer le pont à se déplacer en biais, augmentant l’usure des rails et des roulements. Une intervention rapide avec réglage laser est nécessaire pour éviter des dégâts structurels.
Le coût d'un rail en acier dur 500 HB est-il rentable pour une petite TPE ?
Investir dans un rail en acier dur 500 HB peut sembler élevé au départ, mais sa durée de vie est nettement plus longue. Pour une TPE avec un trafic régulier, cela évite un remplacement complet tous les 5 à 7 ans. La rentabilité se joue sur le long terme, avec moins d’arrêts et de coûts de maintenance.
Est-il possible d'adapter un pont suspendu sur une structure existante sans renfort ?
Un pont suspendu permet de gagner en hauteur de levée, mais il sollicite fortement la charpente. Une étude de charge est indispensable pour vérifier que les poutres existantes supportent la charge. Dans les cas limites, des renforts ponctuels peuvent suffire, mais jamais d’installation sans évaluation préalable.
